ZYTTRA^® Z402 EXTRA-TRASLUCENT PLUS

 ZYTTRA^® Z COLOR EXTRA  PLUS

 ZYTTRIA^® Z MULTICOLOR EXTRA PLUS

TEMPERATURA DE SINTERIZACIÓN 1450°C -  1500°C  - 1550°C

            Ciclos de sinterización basado en la experiencia CO.N.CE.P.T. y según datos técnicos reportados por los fabricantes de materias primas

La temperatura de sinterización es 1450°C. Para mejorar la translucidez es posible aumentar la temperatura a 1500 °C o 1550°C cambiando el tiempo de mantenimiento, a condición de que sean observados los diferentes tiempos de mantenimiento (como está indicado en las tablas detalladas) al fin de evitar el deterioro de las características mecánicas. Es posible obtener una translucidez excelente disminuyendo el tiempo total del ciclo de sinterización.

Es decir:

• 1450 °C = mantenimiento de 3,5 horas
• 1500 °C = mantenimiento de 90 minutos o 2 horas (según el caso, ver tabla)
• 1550 °C = mantenimiento de 30 o 90 minutos (según el caso, ver tabla)

La sinterización es un proceso delicado que afecta las características finales del dispositivo. Para evitar roturas o tensiones de la pieza y obtener el mejor resultado estético sigua las sugerencias indicadas en SINTERIZACIÓN.

En caso de que se utilicen hornos con falta de secciones de programa y por eso no se puedan incluir todas las etapas indicadas, es posible pedir curvas simplificadas.

Por ejemplo: si el ciclo indicado establece

1.            950°C - 1330°C     =4°C/min=240°C/h

2.            1330°C                  =mantenimiento 15 MINUTOS

3.            1330°C - 1450°C    =7°C/min=420°C/h.

4.            1450°C                  =mantenimiento 3,5 HORAS

El ciclo podrá ser simplificado así:

1.            950°C - 1450°C     =4°C/h

2.            1450°C                  =mantenimiento 3,5 HORAS

Para cualquier duda contacte con nosotros.

Ciclo típico de di sinterización

para CORONAS INDIVIDUALES y ESTRUCTURA PROTÉSICA hasta 3 elementos

con forma regular y masa < 3 gr.

TEMPERATURA DE SINTERIZACIÓN 1450°C (para 1500°C y 1550°C ver TABLA)

TABLA DETALLES TEMPERATURAS Y TIEMPOS DEL CICLO DI SINTERIZACIÓN

En caso de que se utilicen hornos con falta de secciones de programa y por eso no se puedan incluir todas las etapas indicadas,

 es posible pedir curvas simplificadas

Ciclo típico de di sinterización

para ESTRUCTURA PROTÉSICA de 3 hasta 7 elementos

con forma regular y masa < 3 gr.

TEMPERATURA DE SINTERIZACIÓN 1450°C (para 1500°C y 1550°C ver TABLA)

 TABLA DETALLES TEMPERATURAS Y TIEMPOS DEL CICLO DI SINTERIZACIÓN

En caso de que se utilicen hornos con falta de secciones de programa y por eso no se puedan incluir todas las etapas indicadas,

 es posible pedir curvas simplificadas

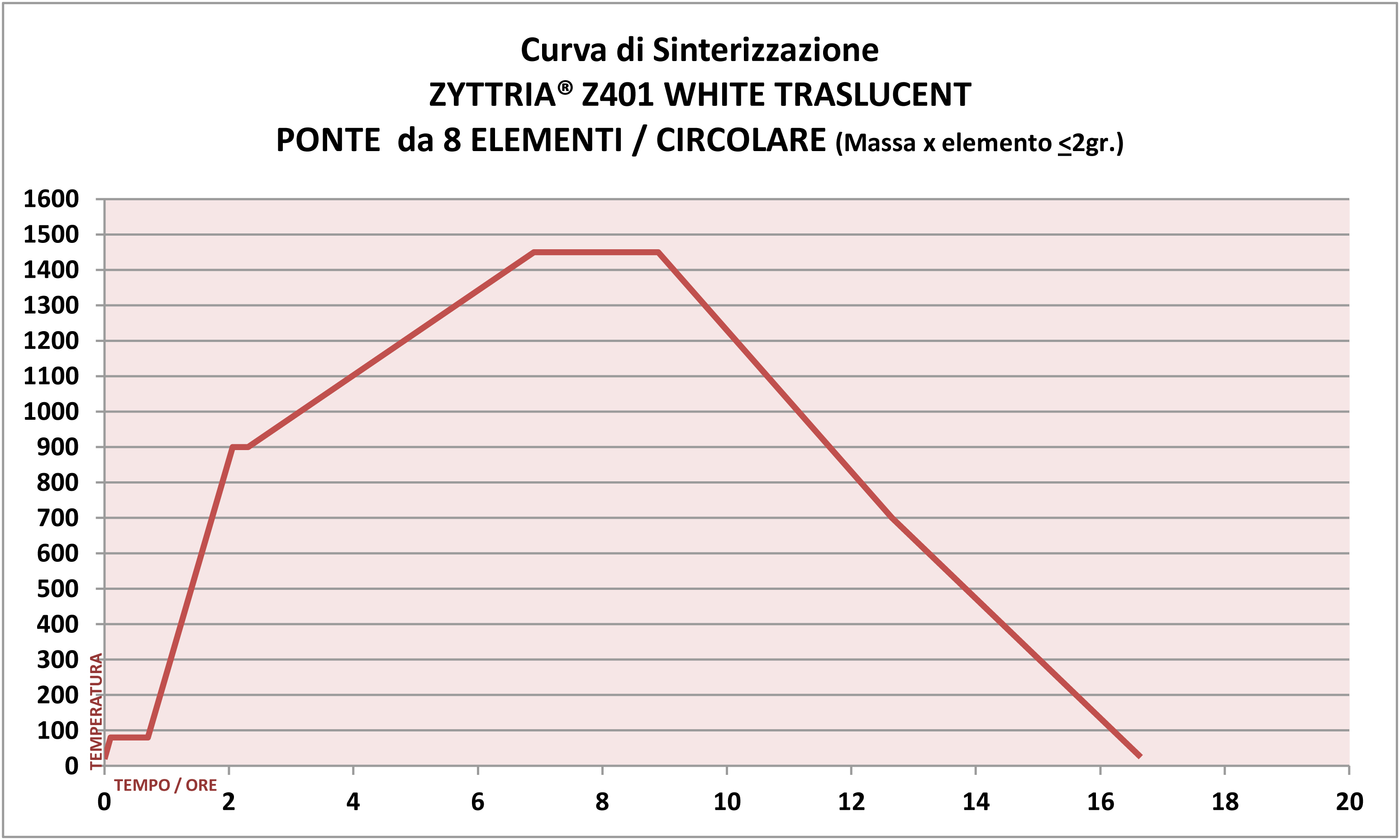

Ciclo típico de di sinterización

para ESTRUCTURA PROTÉSICA de 8 elementos

con forma regular y masa < 2 gr.

TEMPERATURA DE SINTERIZACIÓN 1450°C (para 1500°C y 1550°C ver TABLA)

 TABLA DETALLES TEMPERATURAS Y TIEMPOS DEL CICLO DI SINTERIZACIÓN

En caso de que se utilicen hornos con falta de secciones de programa y por eso no se puedan incluir todas las etapas indicadas,

 es posible pedir curvas simplificadas
